隨著陸地優質風能資源的逐步開發，海上風電作為發展趨勢已是可以預見的將來，然而技術難度與開發成本較高，仍是製約海上風電發展的主要因素。
海上風電場建設成本構成中除海底基建外，中高壓海底電纜、海上變電站和輸電通道等項目也是導致投資成本大大增加的重要因素。
海纜敷設技術及方案的成熟與否對一個海上風電場項目來說，無論從投資的經濟性還是風電場的可靠性和穩定性來看，都具有巨大的影響。
那麽，為什麽要做海纜敷設呢？

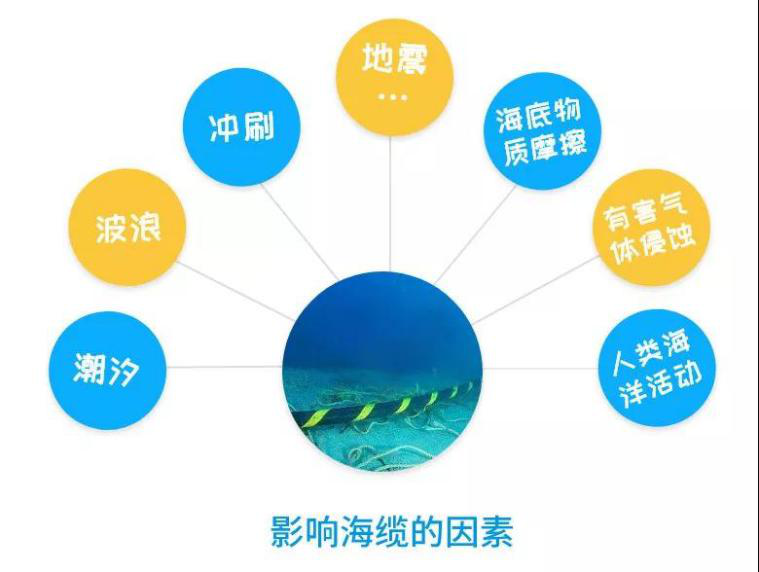

海上風電場發電之後向陸地輸送電力並升壓並網，海底電纜可以有效傳輸海上風電機組發出的電能，作為海上風電場電能輸送通道，其安全可靠運行對海上風電場的安全運行至關重要。由於海纜被敷設在環境極其惡劣的海底，在運行中除了受到潮汐、波浪、衝刷及地震等自然條件的作用外，還受到海底物質的摩擦、有害氣體侵蝕、人類海洋活動的影響。

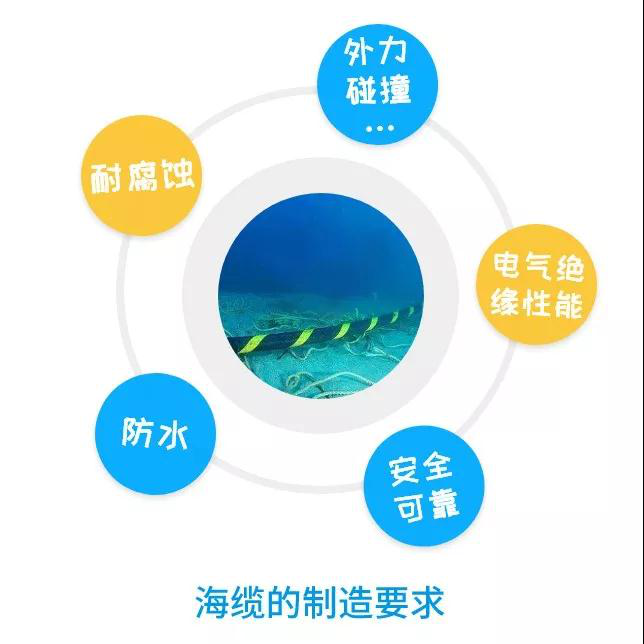

因此，海底電纜不僅對防水、耐腐蝕、及其他不可控外力碰撞等特殊性能要求很高，還要有較高的電氣絕緣性能和安全可靠性 ，否則一旦出現故障，會對海上風電機組發電量造成巨大的經濟損失。
海底電纜是怎樣進行線路布局的？海底電纜線路布局由集電線路聯絡及海纜敷設兩部分組成。
在海上風電場中，一般是遵循最大限度利用風能資源的原則來布置風電機組的，同時還要盡量減小風力機之間的尾流影響，因此在進行海纜線路布局時，要設計出合理有效的連接方式。

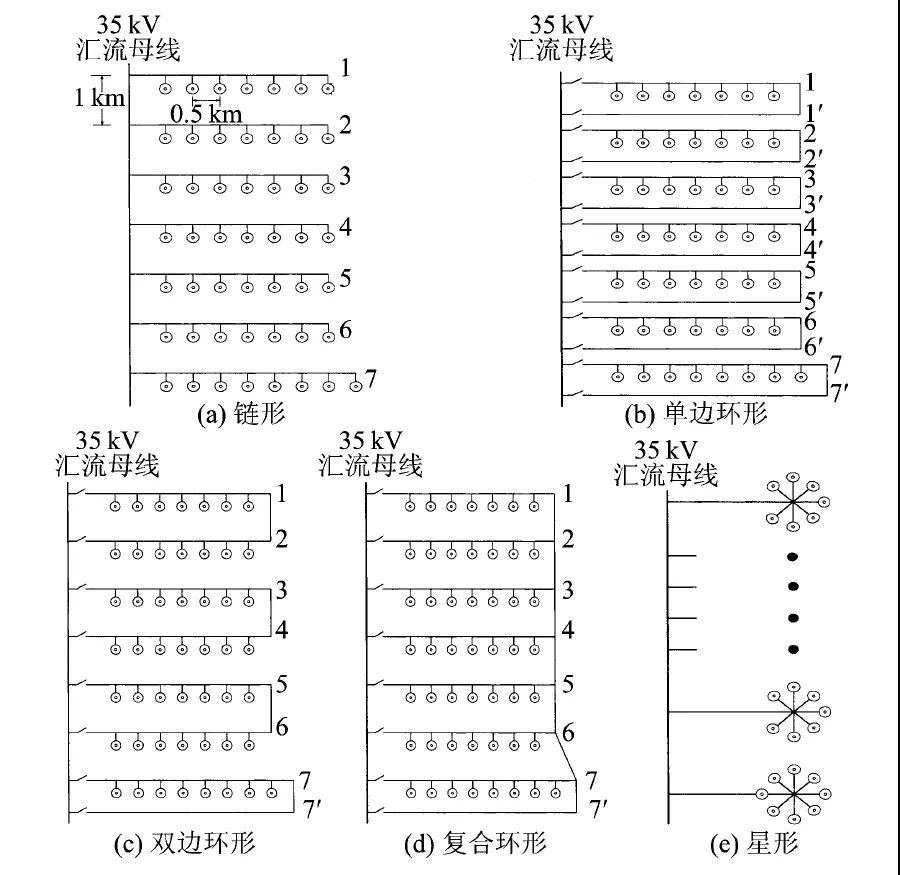

目前，海上風電場內部集電線路布局方式主要分為以下三種基本形式：
放射形、環形、星形。
放射形布局是大多數風電場普遍采用的內部鏈接方法，其特點是結構簡單，投資成本較低；環形布局相比放射形布局需要較高的投資成本，但能夠實現一定程度的冗餘，可靠性較高。環形布局又可具體分為以下幾種不同形式：單邊環形、雙邊環形、由二者結合衍生出的複合環形。
纜敷設時的保護方式主要有以下幾種：
除了選擇合適的海纜路由對海纜進行保護之外，在海纜敷設過程中主要采取這三種海纜保護方式：
開溝埋設
覆蓋防護材料穩定
錨固
其中，覆蓋防護材料穩定需要較大的投資，而錨固保護僅適用於岩石海底的防環境因素破壞。

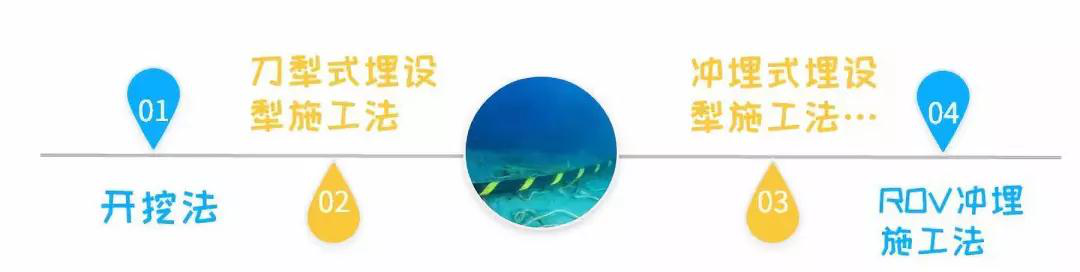

那麽，海纜常用的埋設方法都有哪些呢？
1、開挖法簡介：
開挖法采用挖泥船進行挖泥，挖泥的深度由埋設深度所決定。開挖結束後，直接將海纜敷設下去，利用潮流將泥土回填。此種施工方法要達到一定的深度開挖的寬度和深度就需要按一定的比例放坡，否則就會發生塌方的現象。若海纜的埋深為3m、放坡比例為1:3(深度與寬度之比)時，開挖的寬度就要達到9m。

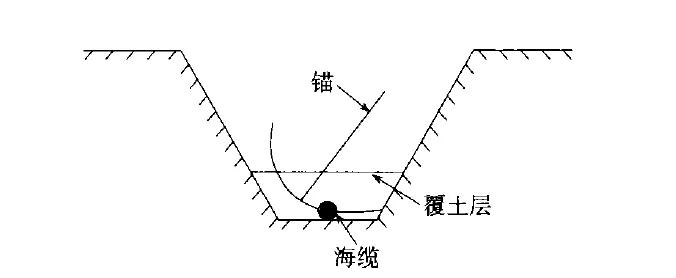

開挖法的溝槽深度與寬度
采用此方法施工，如果有船舶遇到惡劣氣候或緊急情況在海纜路由上拋錨則很容易損壞海纜。
因為利用潮汐自然回填需要較長的一段時間才能將溝槽全部覆蓋嚴密，而這段時間溝槽裏的土質非常稀鬆且溝槽的寬度很寬對海纜並無保護作用，所以船舶拋錨後仍能危害海纜的安全。
2、刀犁式埋設犁施工法簡介：
在作業時，海纜施工船在布纜的同時，依靠其強大的牽引力拖曳埋設犁，使安裝在埋設犁尾部的刀犁在海床上掘削出一條溝槽，然後將海纜埋入其中。其埋設深度由犁刀所決定，並可以通過控製係統調節埋設深度。在埋設犁的主體上，配備有調節犁的深度和寬度用的液壓裝置，監視埋設犁姿態、障礙物和海纜導入等狀況的各種傳感器及電視攝像機，還有向電視攝像機和埋設犁主體各組成部分發送控製信號，以及收集各種數據用的機上信號處理裝置。在埋設時，由設於海纜施工船上的監控室通過控製設備與供電電纜對埋設犁進行控製和供給電源。
此施工方法需要有較大牽引力的大型海纜施工船，在除了岩石以外的其他海底底質都可以進行海纜埋設。通常情況下較易在泥質地施工，而砂質地施工的強度相對較高。
3、衝埋式埋設犁施工法簡介：
進行海纜埋設作業時，依靠裝設在埋設犁掘削部的噴嘴噴射出高壓水流使海底泥沙流動形成溝槽，再將海纜埋於溝底。
這種施工方法的主要特點是：可在布纜的同時埋設海纜，也可埋設已鋪設在海底的海纜；對海纜施工船的噸位大小和牽引力沒有高要求，隻需提供噴水所需動力；拖行張力比刀犁式埋設犁小，埋設深度大，最大埋深可以達到10m左右，如果衝埋設備結合空氣提升裝置和機械切削裝置，將進一步提高埋設的深度。由於施工船吃水淺，工作水深可以是1.5m～150m的任何水深。
衝埋式施工船本身並無動力，通過輪流交替轉換牽引錨或依靠其他船隻牽引。埋設犁上裝有埋深指示、姿態、張力及壓力等傳感器, 將數據傳送到指揮中心，以控製施工質量。
施工的船速通常由埋設深度來決定，如果控製中心的計算機得到埋深達到要求的信息，將指揮船舶移動，否則繼續衝埋直至符合要求。此方法的埋設速度與海底土質、埋設深度有關，一般為1m/min～10m/min左右，衝埋寬度為0.2m～0.4m。
4、ROV衝埋施工法簡介：
ROV是水下遙控運載器，俗稱水下機器人，每個ROV都能安裝兩套衝埋設備、電纜切割機、能鉗起20t重物的夾鉗和25Hz音頻信號跟蹤器等設備各一套。
結語
本文簡要介紹了現階段海上風電場集電電纜基本拓撲結構的類型。根據實際布機情況，綜合考慮電纜投資、施工難度以及可靠性等方麵的因素，對集電線路的聯絡進行優化設計。
根據海況測量及地質調查結果，參考成熟的技術，運用已提出的關鍵技術解決方案，對工程海纜敷設工藝及方案進行綜合設計，以達到建設時間短，安全等級高，建設成本優的目標。
