海上風電是怎樣輸送到陸地的

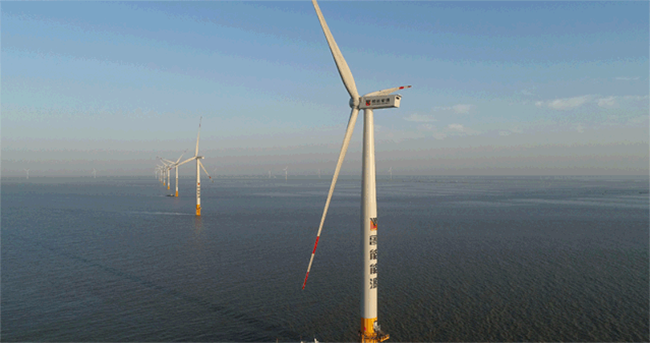

近年來，綠色能源產業蓬勃發展，風力發電發展迅速，東部沿海地區得益於豐富的風力資源，越來越多的風電場選址這裏。在離海岸數十公裏的海上，一座座風機整齊排列，為沿海經濟發展提供源源不斷的動力。

那麽，海上風力發電隻要風機不停的轉動就可以了嗎？並不是。風機的轉動隻能產生電，如果沒有渠道把發出來的電順利送出去，那麽風機就隻能停機斷發。有風卻不能用的痛苦，大概隻有風電人才懂吧。

海上風電是怎樣送出去的呢？

其實，海上發電和陸地發電輸送方式基本一致。

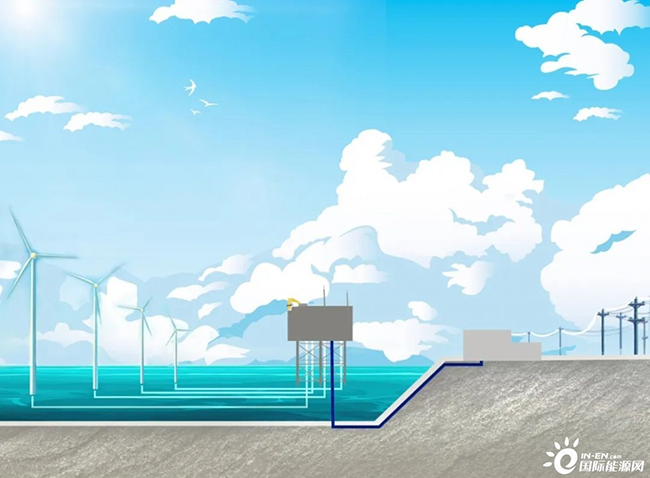

舉個例子：中國綠發的江蘇東台海上風電場，風機轉動產生690V的電，經箱式變壓器將電壓升壓到35KV，通過8條集電線路到達海上升壓站，升壓站再次將電壓升壓到220KV，通過海底電纜送到陸上集控中心，最終通過電網調配就成了我們日常生產生活用的電了。

剛剛說到海上風電場通常距離陸地有數十公裏，與陸地上動輒數百上千公裏的輸電線路相比看似輕而易舉，但是在海麵上又不能立杆架塔，電力輸送就隻有一個方法：鋪設海底電纜，通過一條看不見的“大動脈”把海上的風電輸送到陸地上

海纜輸電有那麽困難嗎？

答案是很困難，江蘇東台風電場位於江蘇省東台市，東沙和北條子泥之間的江家塢水域距離海岸有36公裏。從海上升壓站到陸上集控中心，單根海纜長度達到34千米，總共需要鋪設3根海纜，連起來可以環繞北京五環一圈。

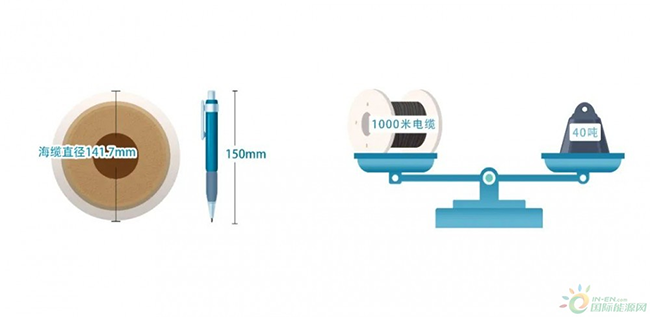

海纜裏麵集成了傳輸導體、光纖和鋼鎧保護層，還需要包覆防腐絕緣材料，單根海纜外圈直徑達到141.7mm，與一支圓珠筆的長度相當，1千米海纜重量就超過40噸。

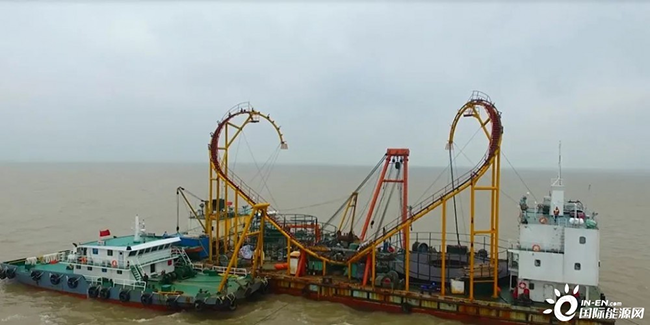

由於海纜對生產工藝要求十分高，加上受風電場所處海域水深限製、運輸船載重受限，東台海上風電場的每根海纜都是分成17千米的兩段，運輸到海上之後連接在一起。

在海上潮間帶區域，海水水深隨著潮漲潮落波動起伏，施工船舶隻能借著漲潮期間水位達到一定深度才能開工，每天的作業時間非常有限。

海纜鋪設的過程就如同播種小麥一樣，施工船舶通過海纜埋設犁在海床劃出2-3米深的纜溝，將海纜放進纜溝，然後再將海纜埋好，如此一來，海纜鋪設就完成了。

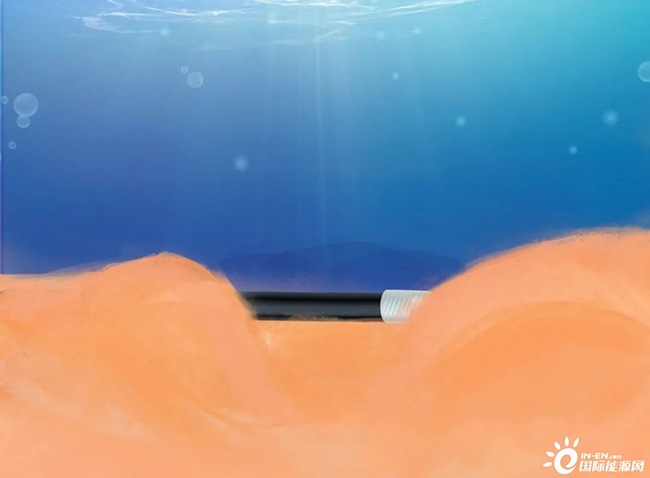

但是，這並不意味著海纜埋好就不用管了。一方麵，東台海上風電場的海纜鋪設在海床複雜多變的潮間帶，潮溝與沙脊交錯，分布著許多可移動型沙坡，在海水的流動衝刷作用下容易造成海纜外露和懸跨，存在海纜破損的可能，影響海纜輸電安全。

另外，這裏漁業生產以及施工活動密集，船舶過往頻繁，船舶拋錨、漁業活動也很容易破壞海纜，一旦海纜被拖拽、掛斷，會嚴重威脅海上風電的安全穩定運行。

要知道，風電場有50台4兆瓦風機，總裝機容量20萬千瓦，每天可發電量約150萬千瓦時，一旦海纜發生故障，搶修大約需要15天時間，將造成2250萬千瓦時的電力損失，這些電可供近8000戶家庭使用一年。

怎樣保證海纜的安全？

為了解決海纜的安全問題，研發出一套海底光電複合纜懸跨及入侵事件自動識別係統，很高大上是不是，那具體是怎樣回事呢？

東台海上風電場利用BOTDA光纖監測技術，實時監測海纜狀態。BOTDA指的是布裏淵光時域分析技術，原理就是光纖的布裏淵頻移和光纖應變或溫度的變化量成正比，通過光信號的傳播與接收，就能知道哪個位置的海纜出了問題。

沒看懂是不是？下麵繼續看：

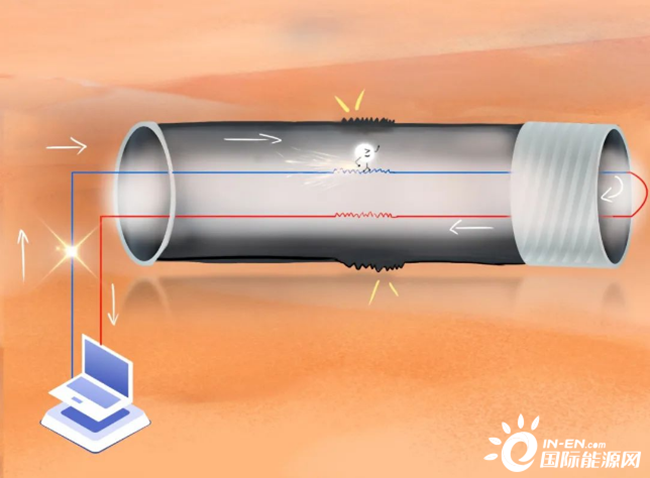

這個係統可以形象的理解為：海纜裏有一條光纖跑道，光信號在陸上集控中心起跑，如果海纜遇到外力或懸跨產生應變，或者溫度發生了變化，光信號就跟著飄了，不知不覺中多跑了一段路。

根據光信號出發和到達的時間差，就能夠計算出光信號是在哪裏“出事兒”了，再結合海纜和海圖的經緯度信息，工作人員就能定位海纜發生故障的位置，精準度可以達到1米以內。

那麽，海纜要是出問題了怎麽辦？搶修人員就要立即前往故障區域進行排查，如果是懸跨問題，就要及時人工衝埋，把露出來的海纜重新埋好，不然海纜的使用壽命會大打折扣。如果發生更嚴重的破損，整個風電場就隻能停機斷發，爭取在最短的時間內把海纜修複好。

來源：中國綠發
