海上風電場作為一個離岸的發電廠，需要源源不斷地把發出的電力輸送到岸上並入電網，同時需要分秒不停地與陸上集控中心進行信息交互。因此，海上風電的電力和通訊傳輸都是依靠海底電纜實現的。
1、海上風電的電纜類型
海上風電場的海底電纜的一端連接風電機組，另一端連接陸地升壓站或集控中心，中間可能還要連接海上升壓站或換流站。目前，我國海上風電場升高電壓通常采用二級升壓方案，即風電機組輸出電壓經箱變升壓至35kV後，分別通過35kV海底電纜匯流至110kV或220kV升壓站，最終通過110kV或220kV線路接入電網。因此，海上風電常用的海底電纜主要是35kV、110kV和220kV三種。

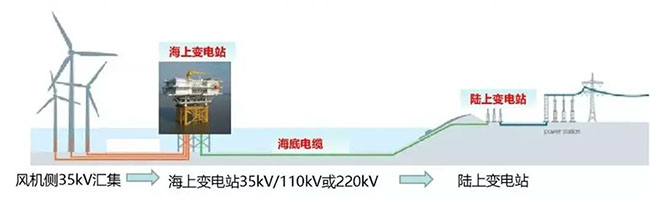

圖1 海底電纜連接示意圖
2、海上風電海底電纜兩端連接
海底電纜並不像纜繩和繩索一樣可以隨意彎曲，電纜最小彎曲半徑一般為電纜直徑的6倍，而海底電纜的直徑一般都在200mm以上，因此海底電纜的彎曲半徑需要1.2m以上。過度的彎曲會造成電纜的破壞，因此在與結構連接時需要對電纜做好保護工作。海底電纜在風電基礎附近一般會安裝一段彎曲限製器，然後通過J型管進入風電基礎。

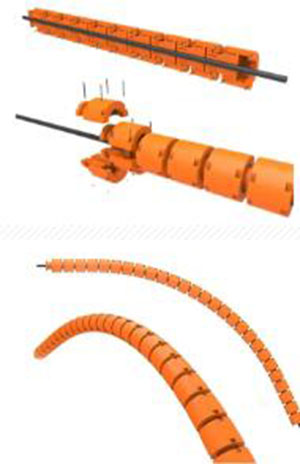

圖2 彎曲限製器

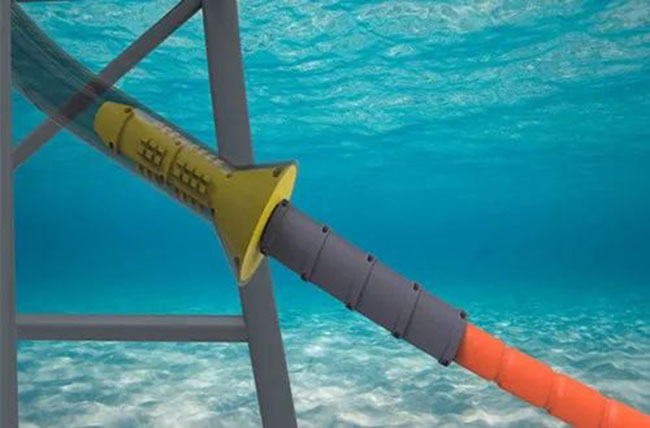

圖3 海底電纜 J型管
海底電纜登陸端連接陸地升壓站或集控中心。在登陸點通常會將電纜放置在石砌電纜溝或混凝土槽內，再回填泥沙，蓋上蓋板。

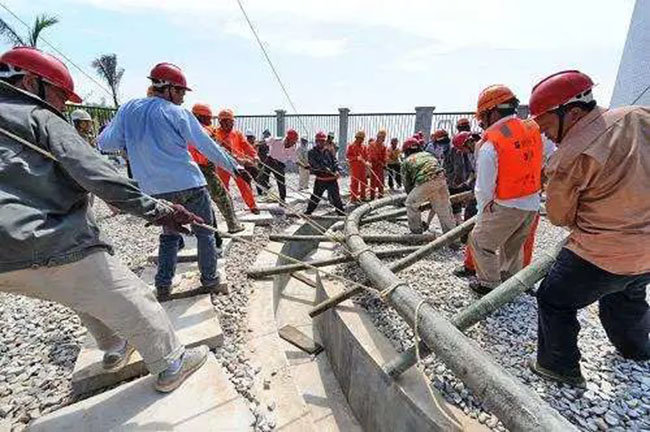

圖4 海底電纜登陸端施工
3、海底電纜中間段

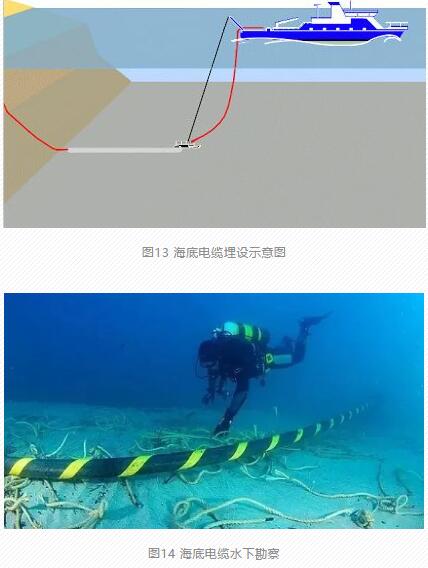

海底電纜在中間段一般埋在海底，除非無人類活動或有良好的海洋環境。海上風電位於近岸淺海區域，人類活動頻繁，海底環境複雜。淺海區域海底衝刷嚴重，海底電纜裸露在海床上可能會引起海床衝刷掏蝕，出現海纜部分懸空而產生電纜過度彎曲損壞的風險；此外近海區域船舶的拖網、拋錨操作頻繁，裸露的海底電纜風險較高，因此海上風電中間段均采用埋設的方法，將電纜埋在海底下2m左右。
隨著海上風電往深遠海發展，到達水深較深區域，如海底水流基本靜止，且無人類活動，海底電纜可以不埋設。
4、漂浮式海上風電的動態電纜
隨著海上風電往深遠海發展，漂浮式海上風電正在逐步實現，如歐洲已建成的Hywind和Windfloat等（見前期漂浮式風電係列文章，Hywind漂浮式風電技術簡析、WindFloat漂浮式風電技術簡析等）。與固定式風電基礎不同，漂浮式海上風電基礎會在風、潮汐、波浪、海流等環境條件下運動，因此漂浮式海上風電的電纜連接需要采用動態電纜的連接方法。
漂浮式海上風電動態纜麵臨大截麵、高電壓、周期性負荷、絕緣老化、複雜環境載荷等耦合性問題，是目前海上風電的主要研究方向之一。

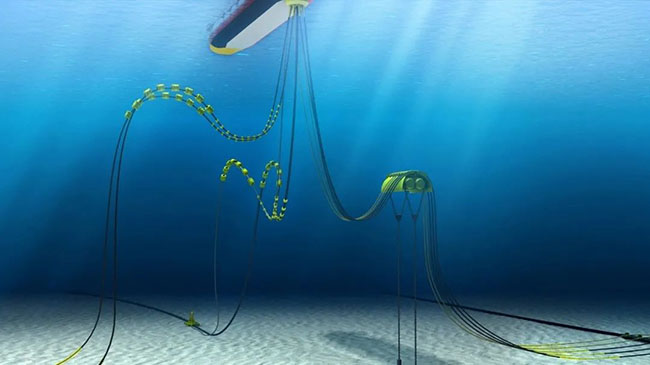

圖5 海上風電場動態電纜示意圖

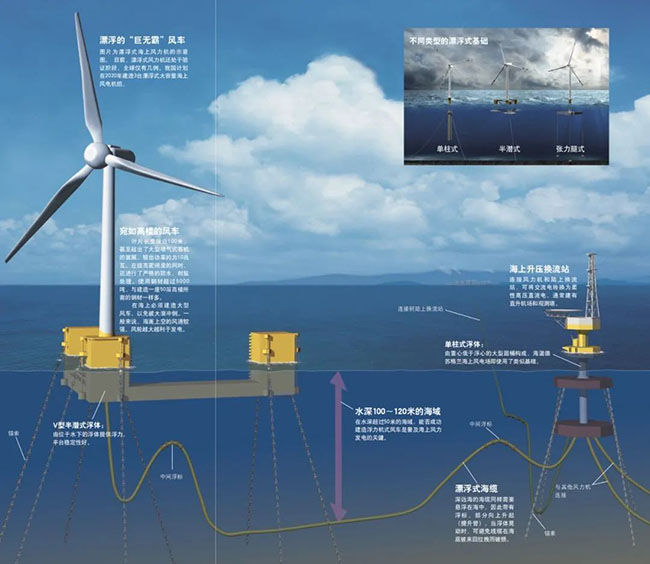

圖6 連接漂浮式風電的海底電纜
結語
雖然海底電纜曆史較長，發展相對成熟，但是其應用在海上風電的時間並不長，如本文所述，目前還麵臨著許多具體問題。千堯科技專注於海上風電領域的各項問題，後續為讀者帶來一係列海底電纜的相關介紹、技術進展和分析。
來源:千堯科技
